Monitory - používané u ČS počítačů (budou následovat i televize)

Vyvořit tento oddíl bude velmi těžké, neb v dřevních dobách si připojil každý co měl...(ostatně i dnes) ale pár typických věcí se sem pokusím dát... zejména televize Merkur, Merkur 2 a jejich různé verze pro různé počítače, nesmíme zapomenout také na Pluto, Brožíka nebo sovětské TV Junosť. Některé tyto věci ve sbírce mám - tak se je pokusím sem dát. Nicméně jako vše - nekonečná práce - TV se vyráběly v mnoha barvách typech... Takže zase výzva - víte-li o něčem levně... tak sem s tím třeba žlutého nebo červeného Merkura či Pluto by do sbírky bodlo - k IQčku nebo Didaktiku alfě... Brožík k PMD 85-3. také některé polské, jugoslávské a dederónské kousky...

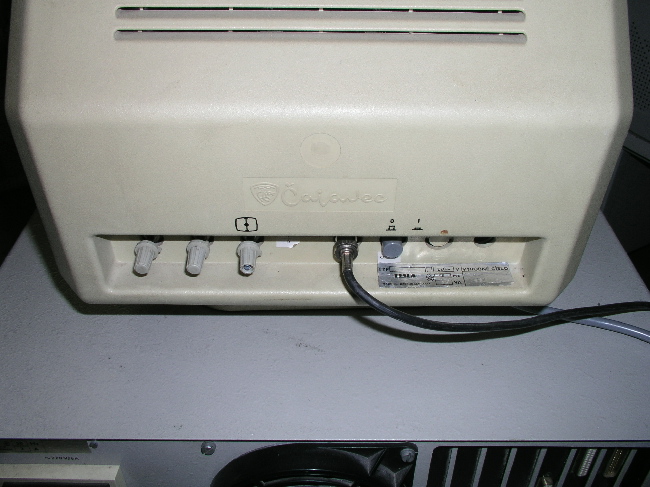

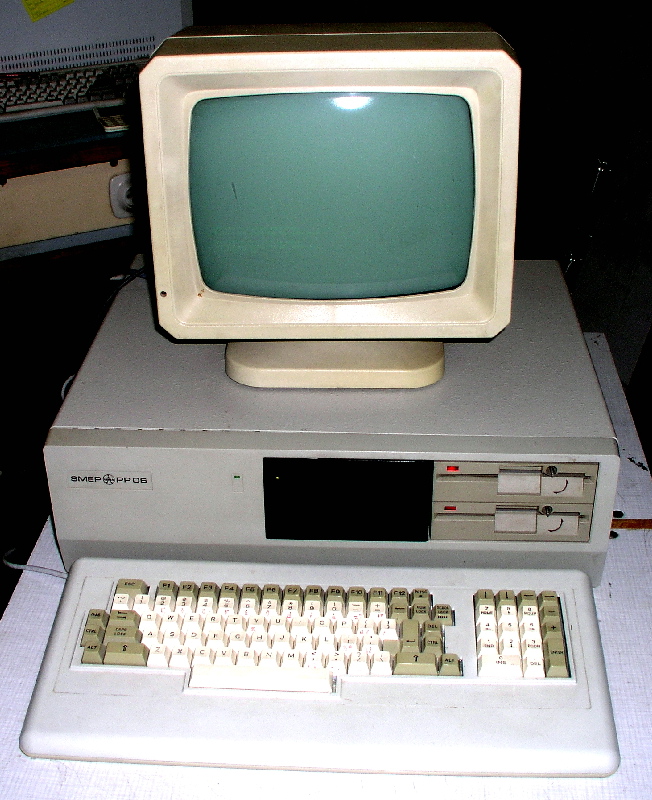

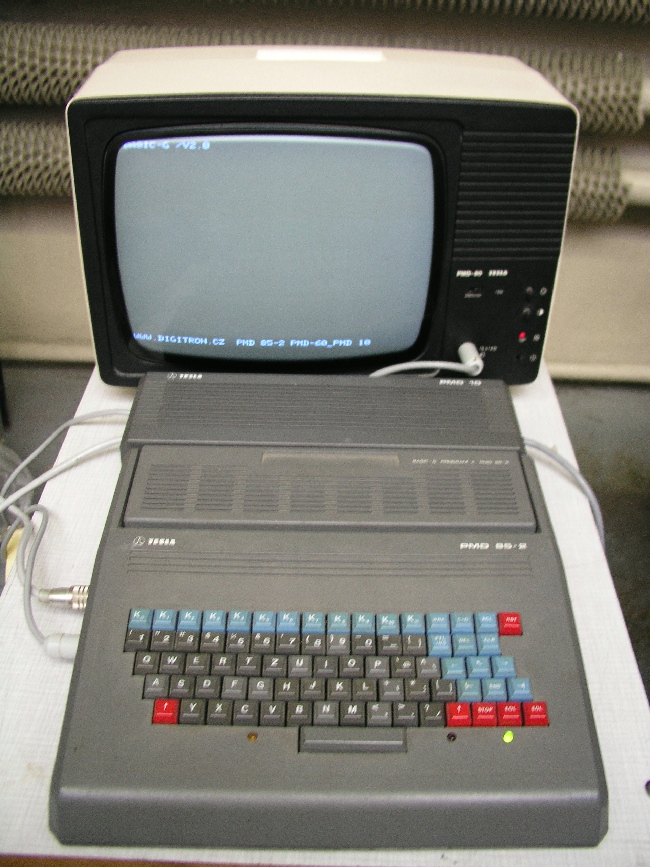

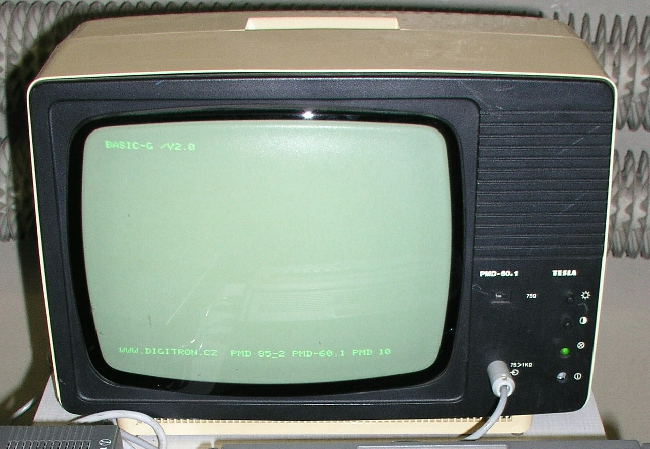

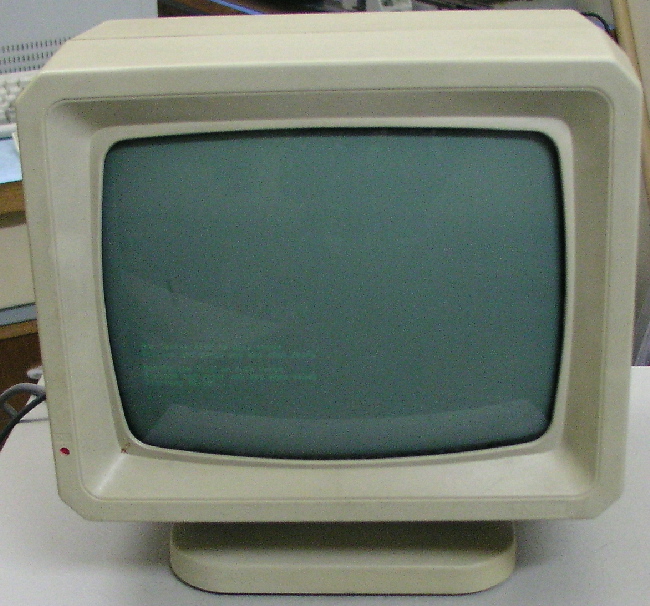

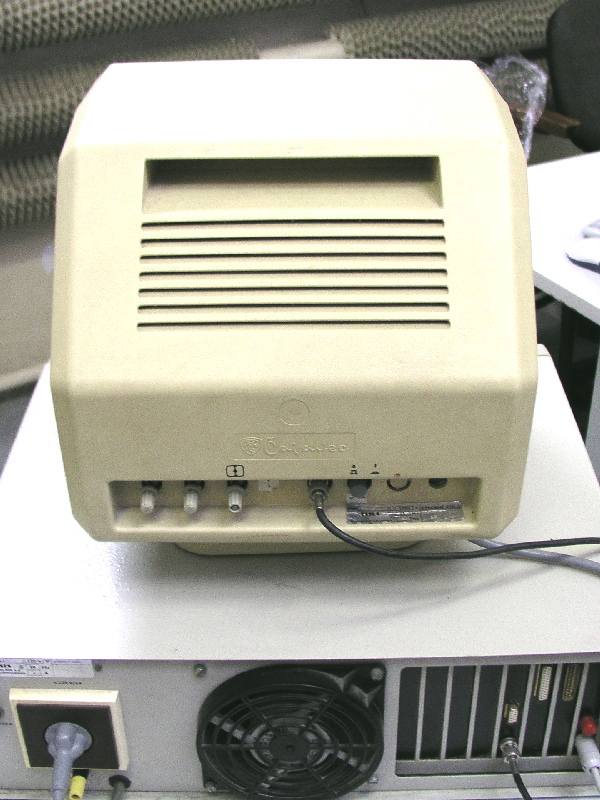

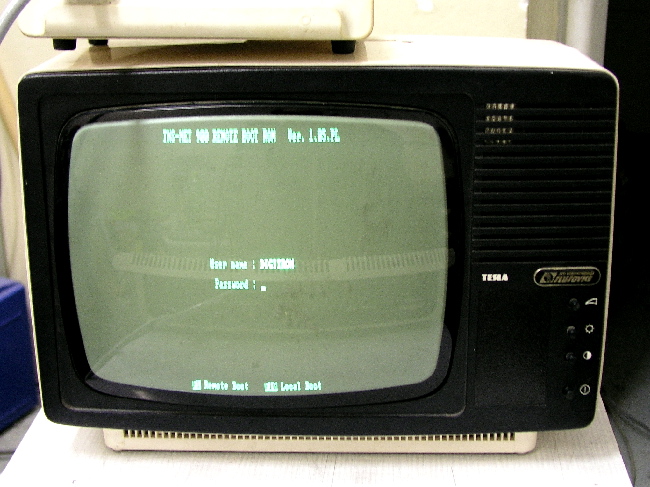

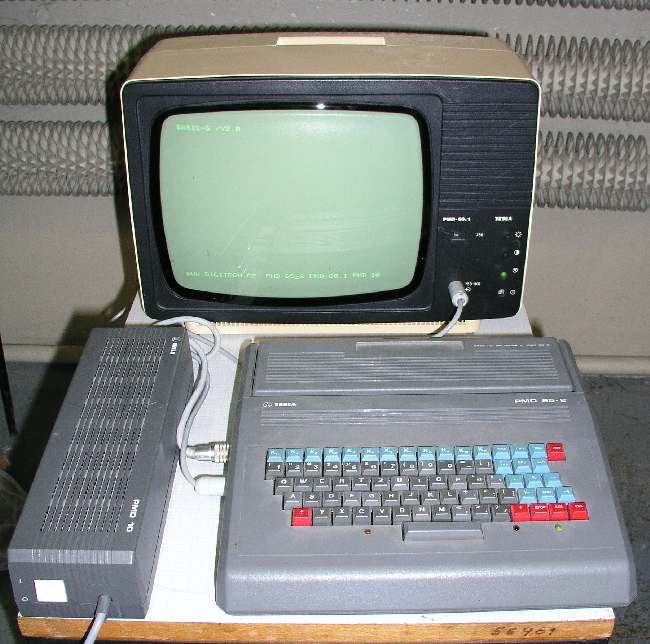

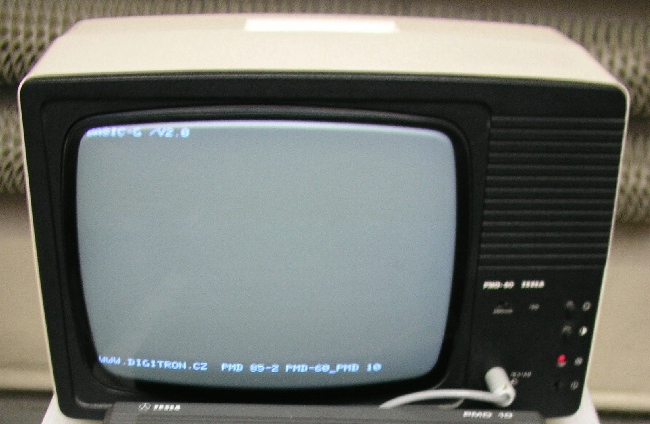

Monitory PMD 60 a 60.1, TV Merkur a Merkur 2, "Merkur TNS" , Junosť, Čajavec

monitor Tesla Orava	monitor Tesla Orava	monitor Tesla Orava	monitor Tesla Orava

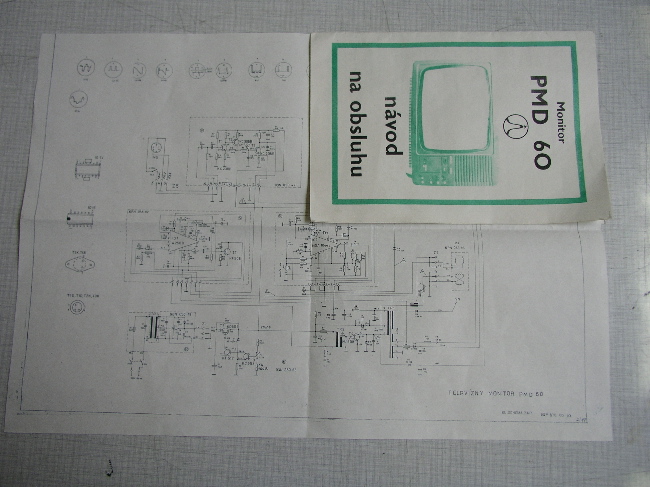

návod Tesla Orava	"slušovická" verze Merkuru
první monitory k PP06 později se dodávali Philips	připojení koaxem	výrobní štítek Tesla...	červená dioda vlevo signalizovala zapnutí

Zdroje - používané u ČS počítačů

za se prácička pro vraha... no něco sem prostě dám a co tu není - no nemám v hlavě encyklopedii a nekonečně mnoho místa na sbírku - ale jako vždy pokusím se dát něco dohromady pro ty, co mají doma nějaký starý kousek a nevědí komu k čemu se hodí... nebo komu co chybí do kompletace jeho historického "kompíčku". takže se tu objeví zejména zdroje pro PMD, Didaktiky, Ondru, Zbrojovky, TNS - prostě zdroje takové, které se někde ještě mohou povalovat a možná by skončili ve smeťáku. Udělám i foto slavného FZ1 - protože mnohý výrobce stavebnic nebo levných HC a periferií jej doporučoval, protože byl snad v každé domácnosti kde "honil" autodráhu, vláčky, tranzistoráky, nebo i malé vrtačky..... no prostě patří sem...

zdroje PMD 10, zdroj Ondra, 1605

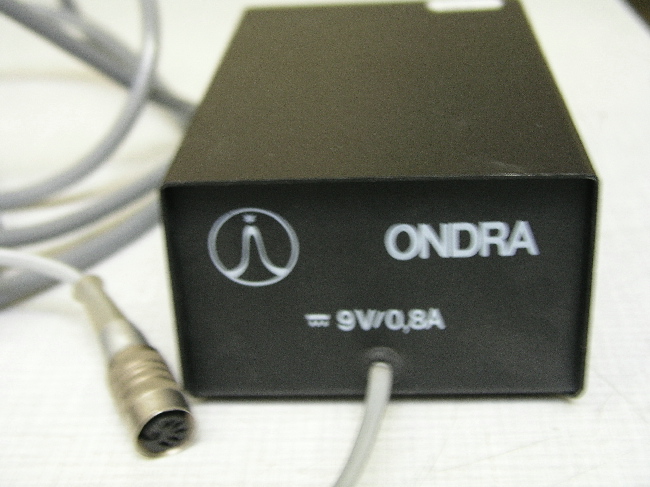

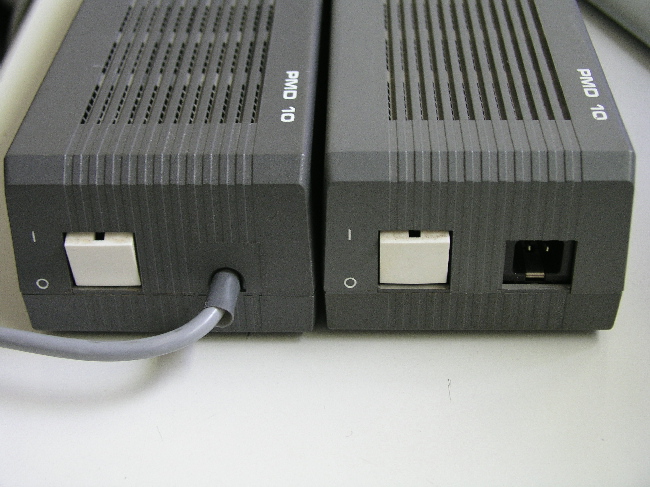

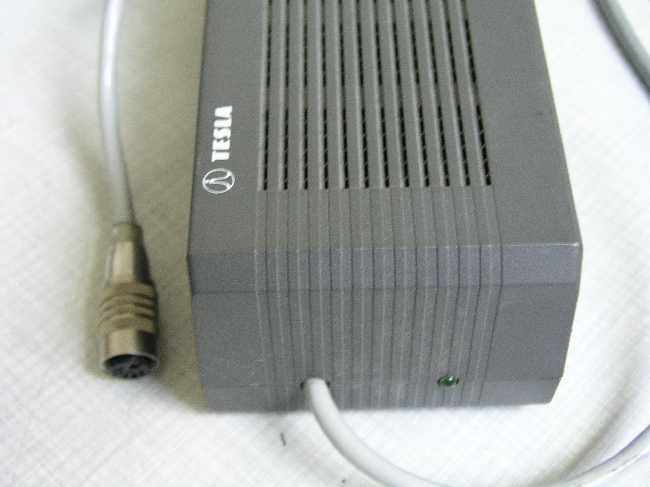

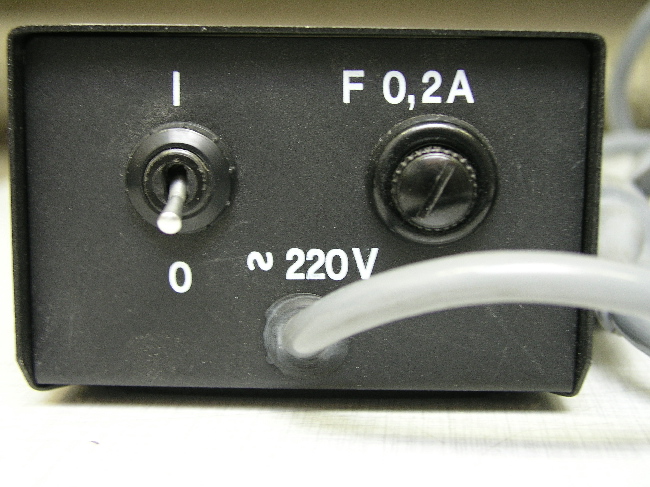

dvě provedení zdroje PMD10	zdroj PMD10	zdroj Tesla Ondra	zdroj Tesla Ondra

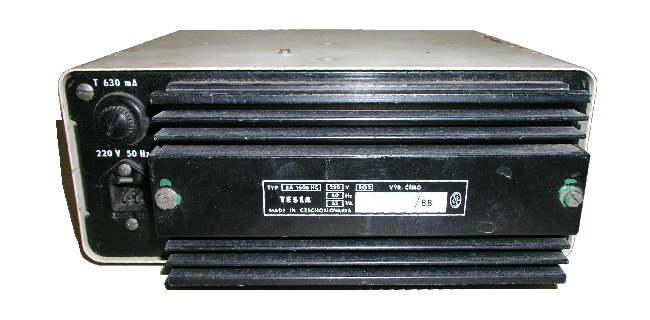

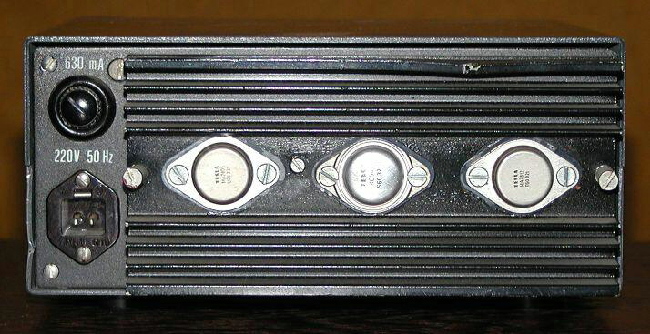

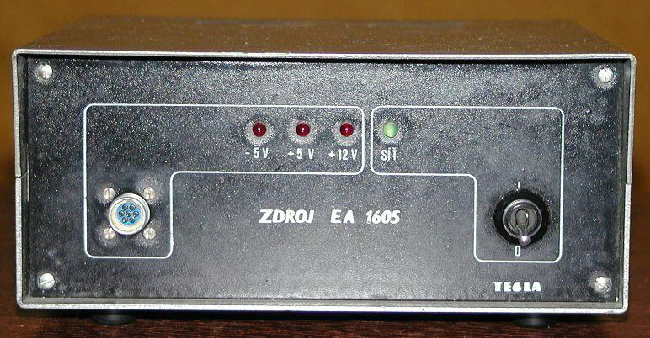

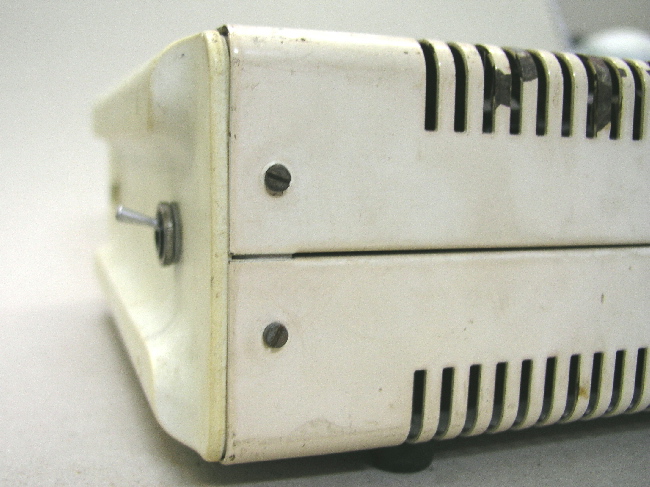

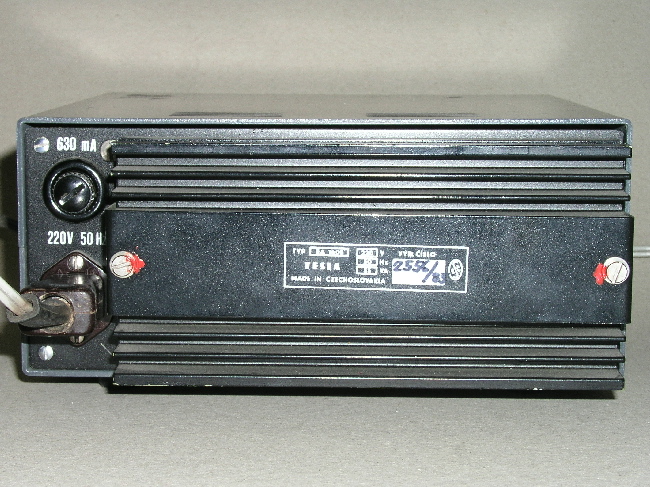

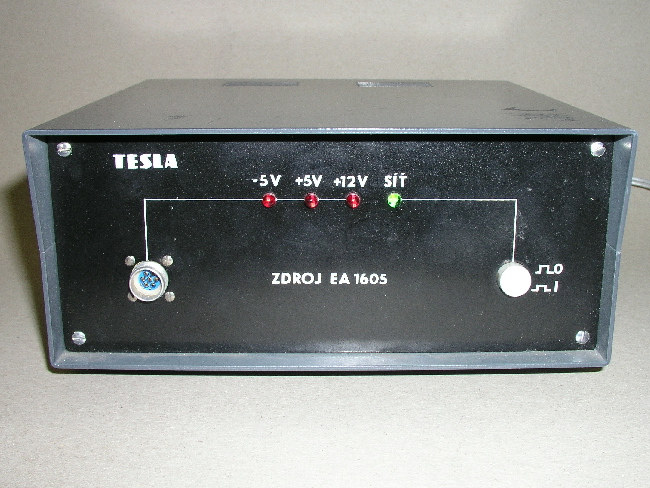

starší provedení EA1605 pro PMD 85	zadní strana - výkonové tranzistory	mohutný vystouplý chladič...	tyto tři obrázky jsou dočasně převzaty z vebu "Martina Schotka"

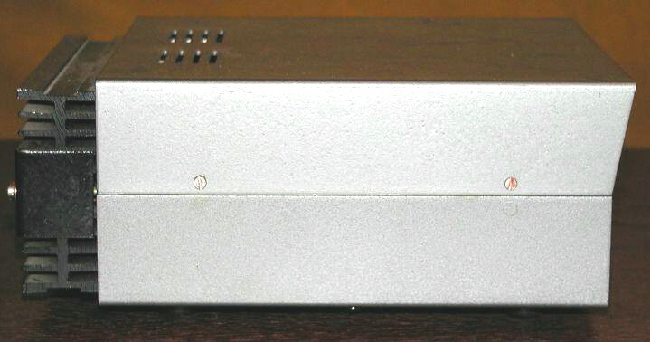

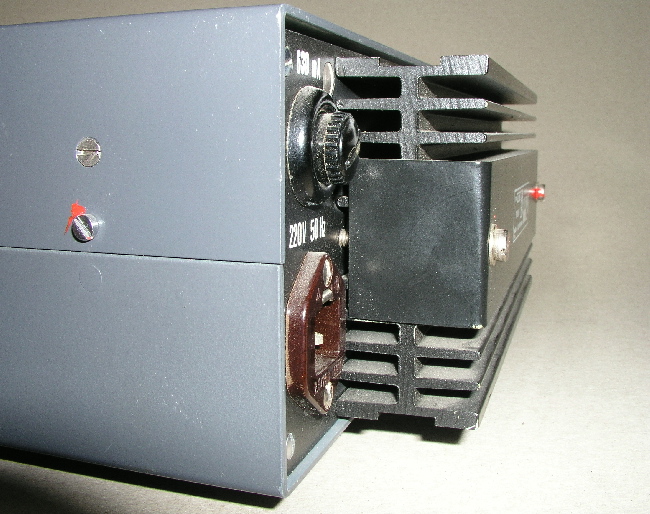

novější provedení EA1605 pro PMD 85	zadní strana - schováné tranzistory	mohutný vystouplý chladič...

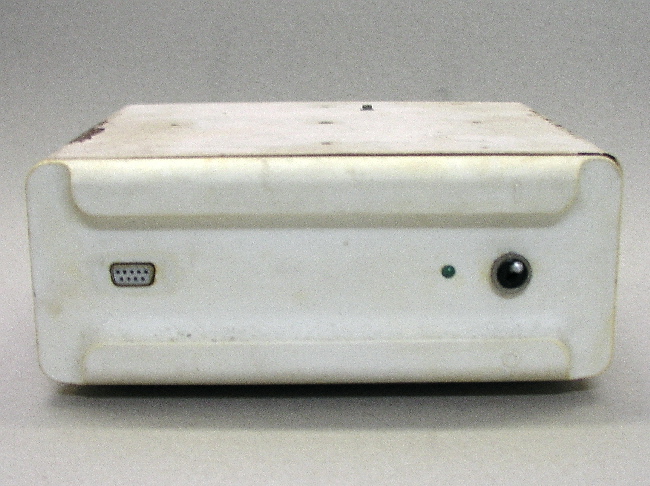

provedení EA1605 pro TNS	zadní strana - schováné tranzistory	přesah čelního panelu proti náhodnému vypnutí

Záznamové mechaniky a média

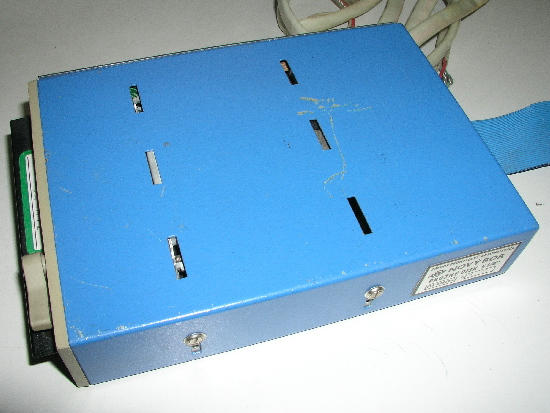

na úvod jedna disketovka z Nového Boru...

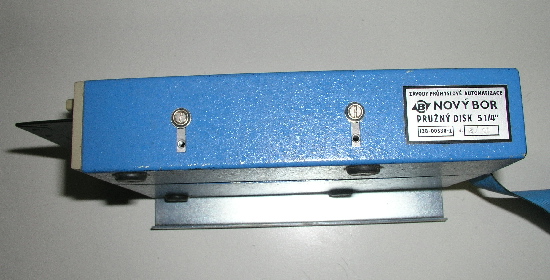

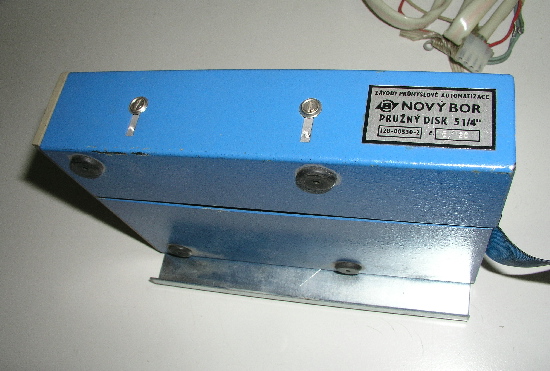

5 1/4" z Nového Boru

5 1/4" z Nového Boru

5 1/4" z Nového Boru

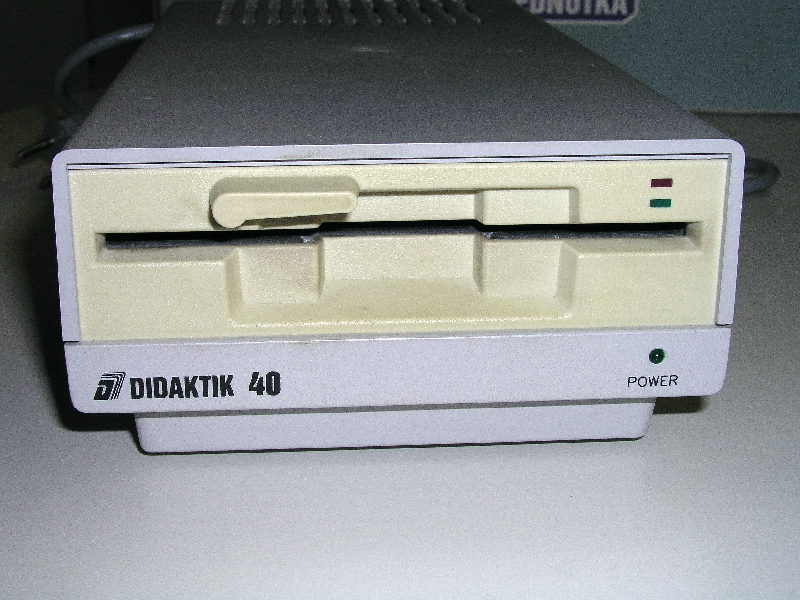

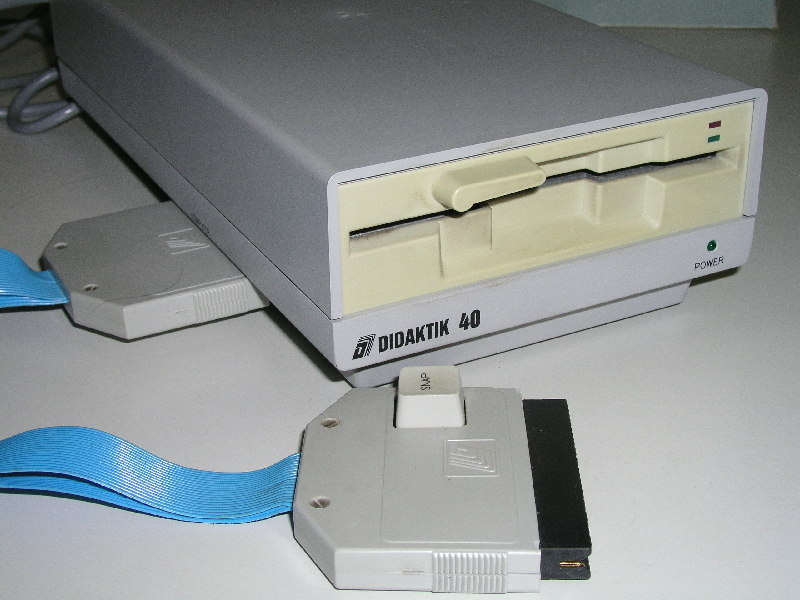

disketovka ze Skalice D 40

D 40 ze Skalice

přípojení kabelu k počítači

krabice

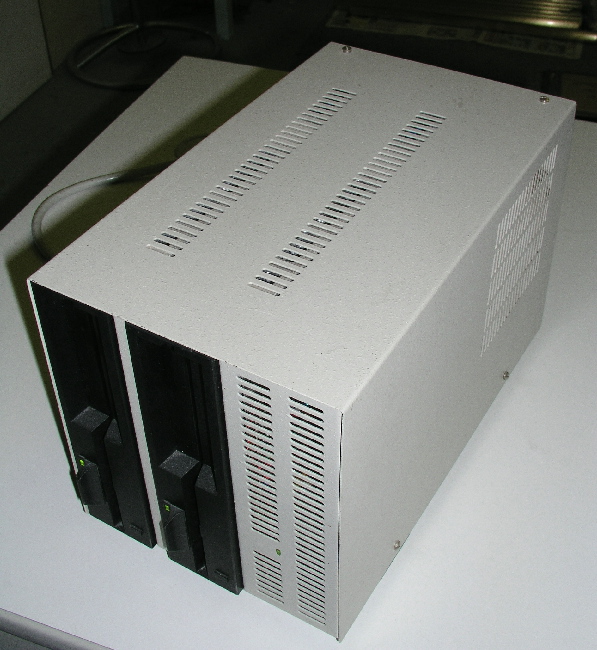

"disketová stanice" DS 2717 z Brna - 8mipalec ke Conslulu 2717

disketa v chodu

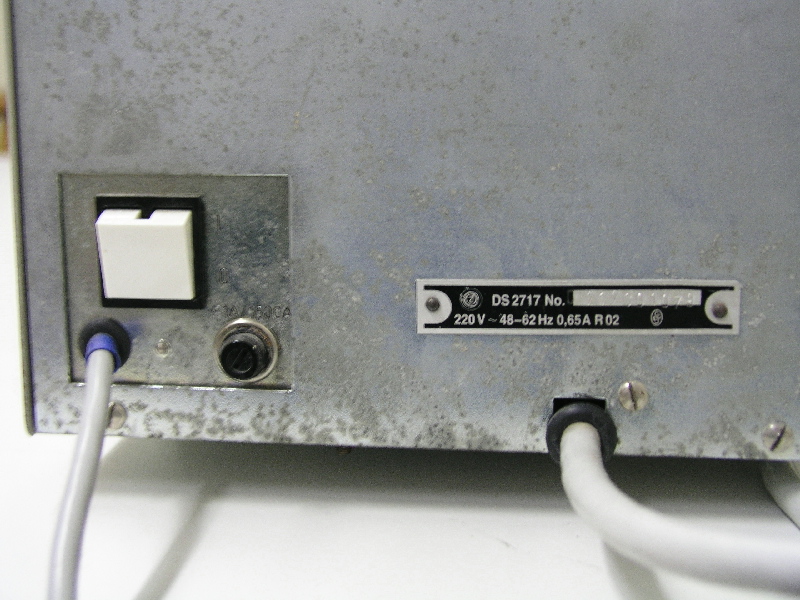

zadní strana

proložím to ČS médii

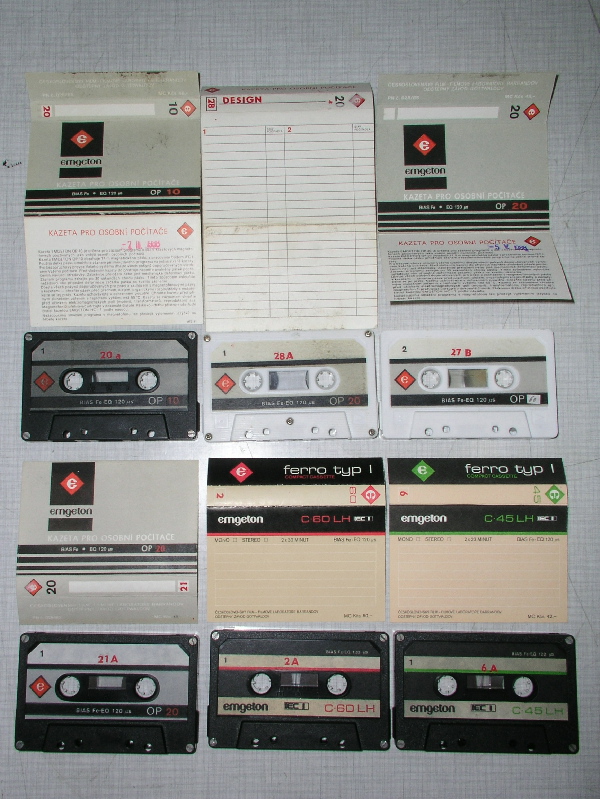

pásky OP byly určené
pro počítače

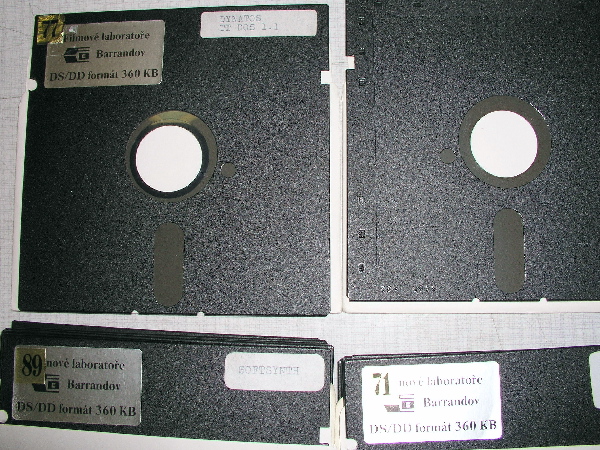

i disketka se našla

Tesla Přelouč k.p. SP210 kazetová mechanika postavená z komponent HiFi decku SM 260 analog indikace (SM261 led indikace)

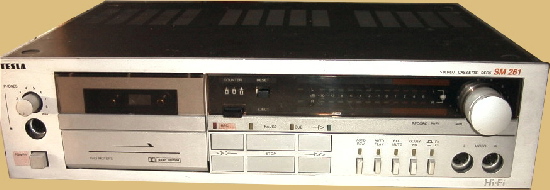

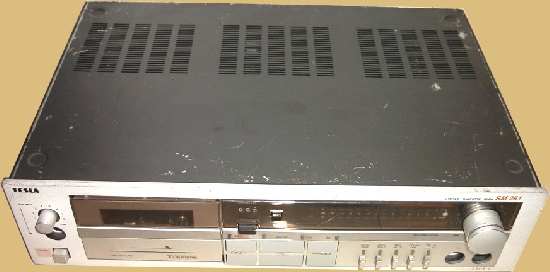

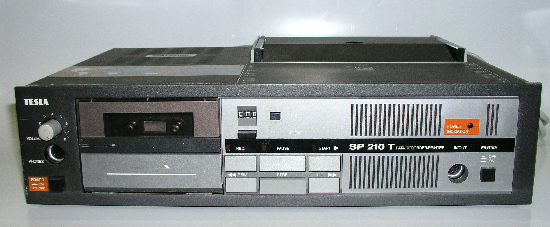

tovární verze decku SM261	tovární verze decku SM261	tak tohle je "netovární verze" postavená z decku SM260, s led indikací jako měla 261 a k tomu data rekorder funkce...	pásková mechanika SP210

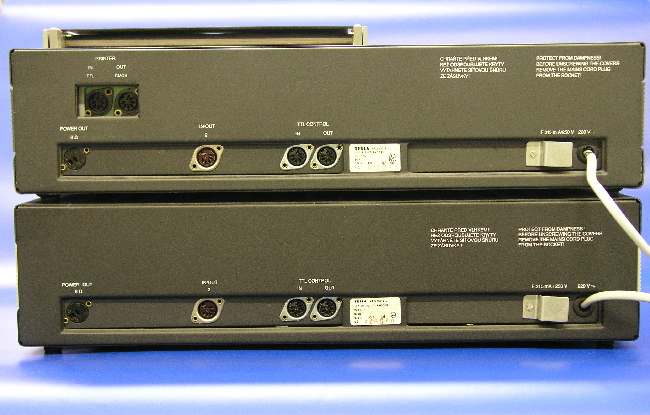

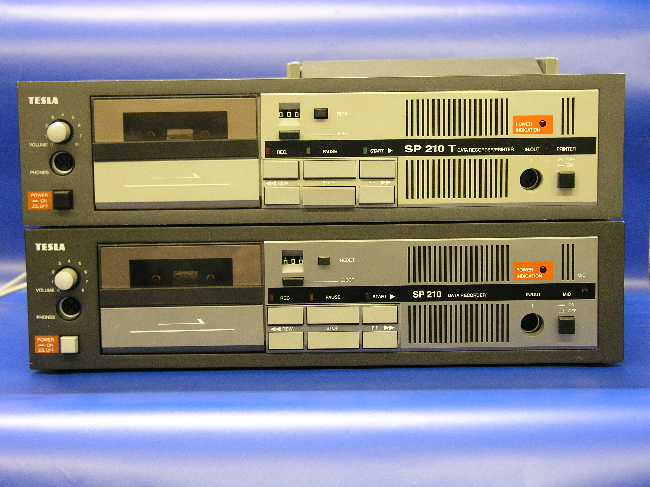

páskové mechaniky SP	páskové mechaniky SP

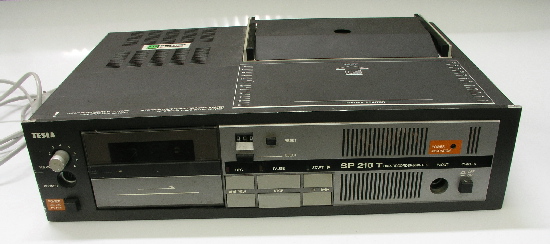

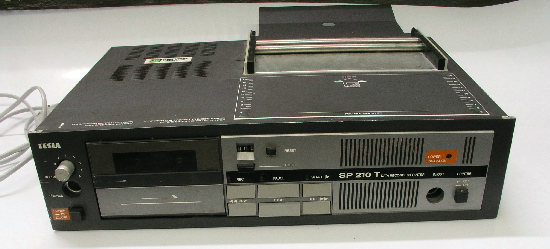

Tesla Přelouč k.p. SP210T kazetová mechanika
s vestavěnou jednojehličkovou tiskárnou BT 100

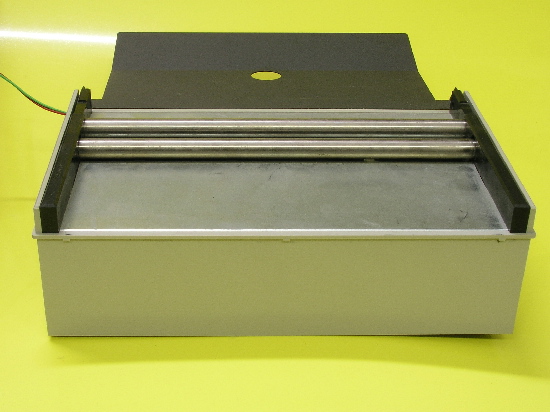

pásková mechanika zpředu	pásková mechanika s otevřenou tiskárnou BT 100	pásková mechanika se zavřenou tiskárnou BT 100

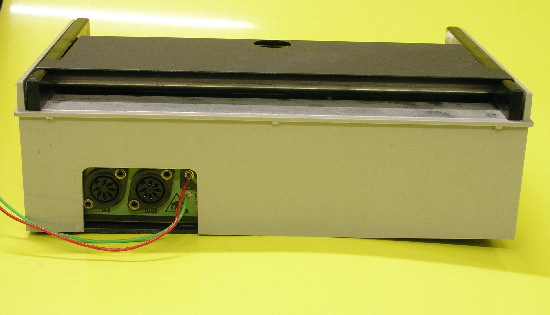

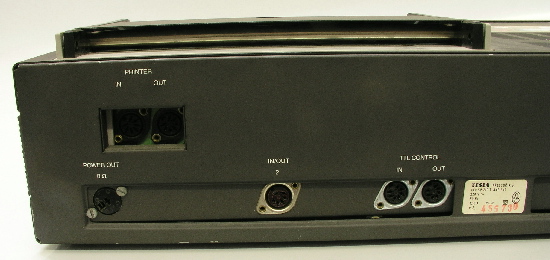

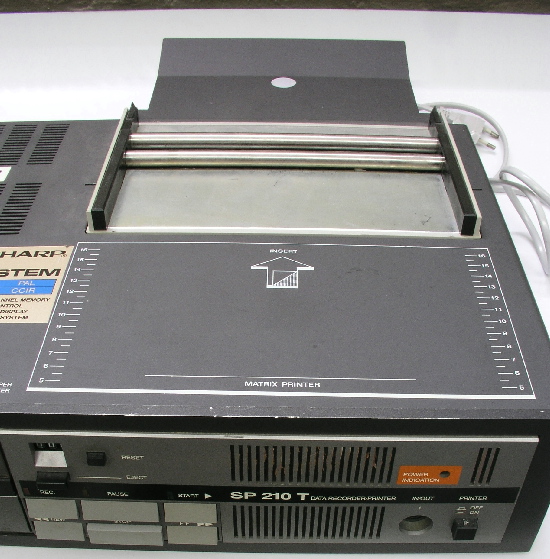

pásková mechanika detail tiskárny BT 100	pásková mechanika konektory

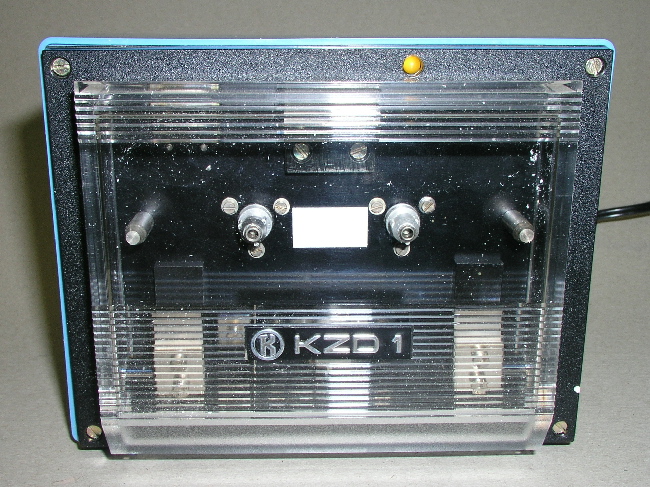

ZPA Košíře - kazetová mechanika KZD1
existovalo i provedení vestavné - panelové KZD1P

Kazetovka ZPA Košíře

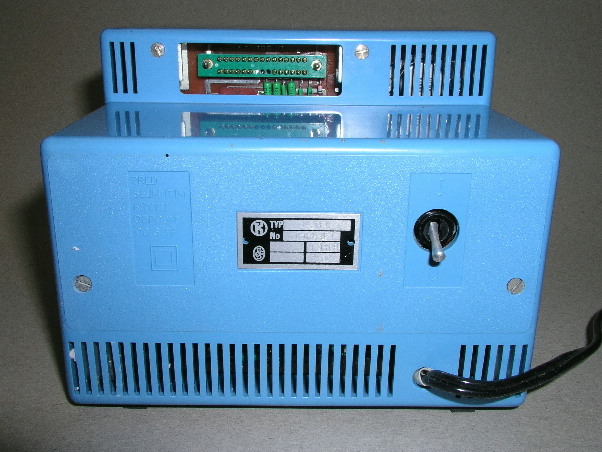

konektor a vypínač

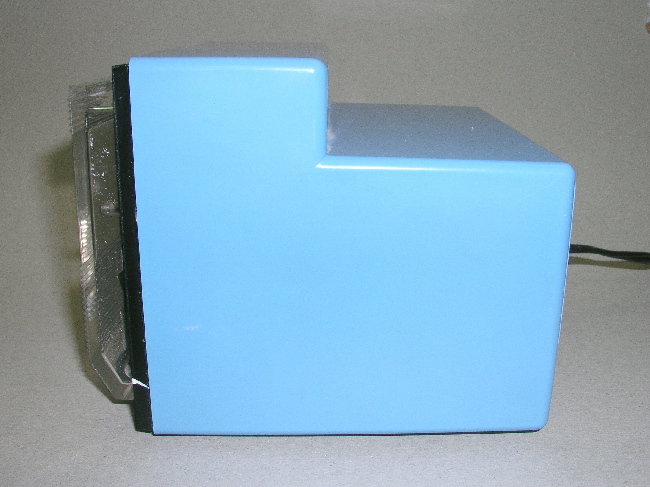

z profilu

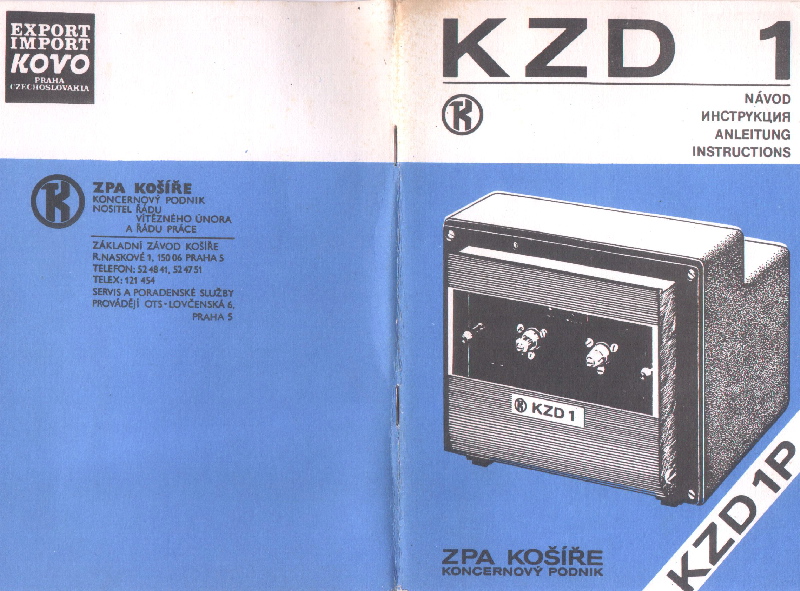

návod

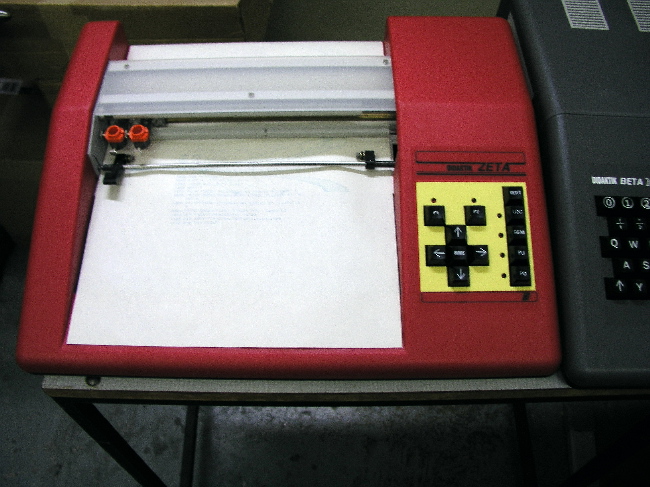

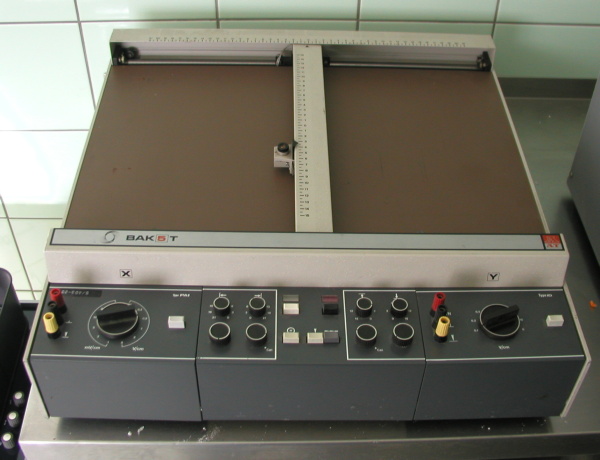

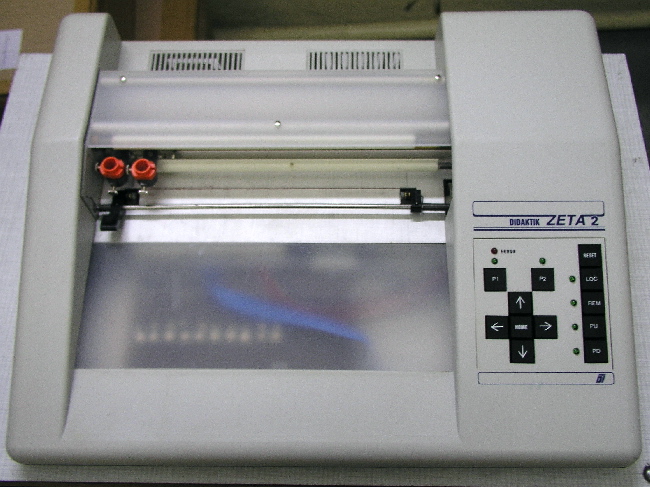

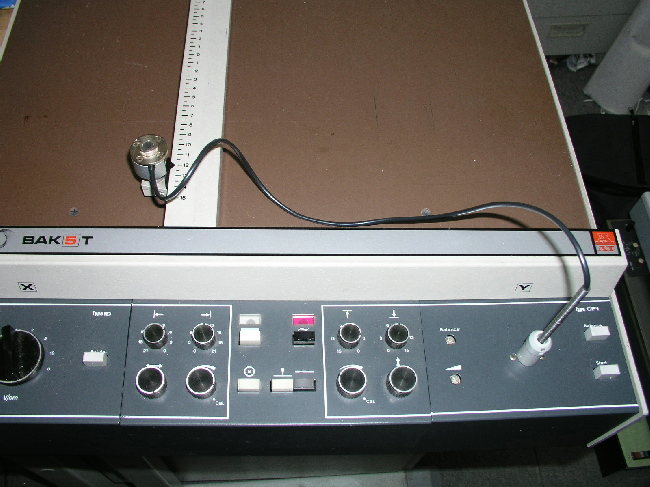

grafické jednotky (kresliče, tiskárny, "plotry")

BT100

Logicky nejde než pokračovat samostatnou tiskárnou BT100. Jak se dřív říkalo - viděl jsem koně blít a hada chcát, ale tohle, pánové, tak tohle jsem fakt ještě neviděl...

V době, kdy i pan Remek byl už dávno na Zemi, se u nás vyrábalo takéto čudo... hejbalo se to a tisklo všechna čest a hlavně asi z domácích zdrojů za minimum peněz.

dopsáno 18.9.2006 - tak zas za málo to nebylo 1500,- (13.9.1989 jak jsem našel záručak a účet... koupenu v Diamantu v Praze) našel jsem také dobové povídání od autora softu na ovládání, který ovšem zcela jistě nebyl najat Teslou...

Pokud se odhodláte k pohledu do útrob přístroje (pozor na záruku!), zjistíte, že její mechanické provedení má k dokonalosti daleko. Pro ty z Vás, kteří se k demontáži neodhodlají, uvádím alespoň orientační náčrtek mechanického uspořádání BT100.

Mezi největší konstrukční nedostatky lze zařadit tyto:

plošné spoje, nesoucí důležité snímací prvky, nemají dostatečně stabilní upevnění
velká vůle ložisek, ve kterých se otáčejí osy clonových kol
nejednoznačné nastavení snímače clonky dorazu
rychlost posuvu vozíku i papíru je nastavena pouze orientačně.

mně ještě bere dech spodní kryt z jedničky novoduru (horní kryt je oproti tomu z plechu o síle tak 1,5..) - do kterého jsou zamáčklé gumové nohy - novodur totiž okamžitě praskne... nehledě na to, že nohy nejsou uvnitři ničím jištěny takže i při relativně malé váze sedí tiskárna na "rámu" a dno zmizí v útrobách)

Pokud se zahledíte do schématu zapojení elektronické části BT100 a máte základní znalosti o funkci použitých obvodů, vaše obavy se ještě znásobí.Zjistíte totiž, že podmínek na nichž je závislá kvalita tisku je poměrně dost. Než však hodíte flintu do žita, uvědomte si, že tyto podmínky se dají také zlepšit." (někdy to dopíši - je to opravdu velká legrace...) tak a nyní se můžete kochat...

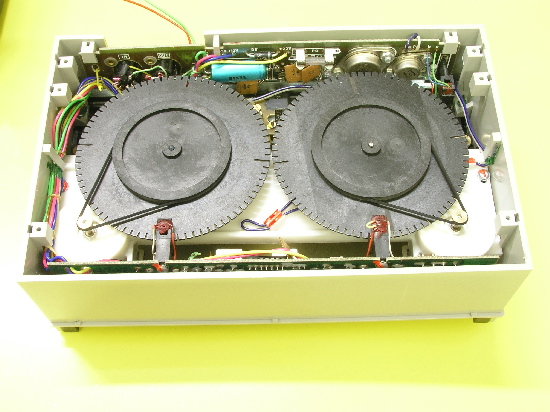

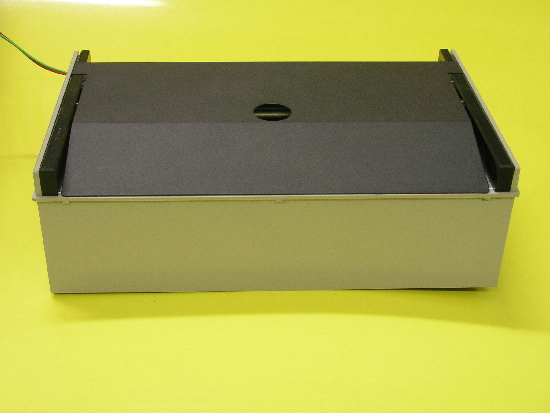

jednojehla BT100	otevřená BT100	konektoryBT100	Matrix printeruvnitř

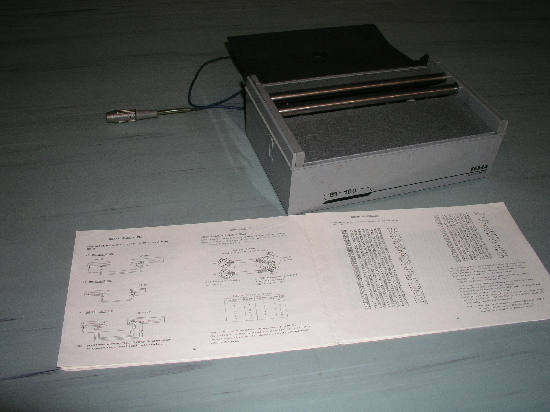

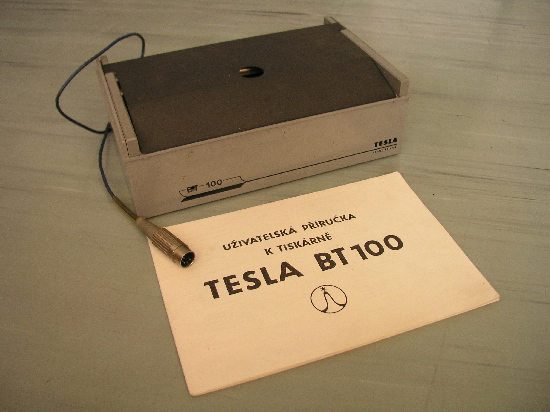

Rok 1988 i s návodem	otevřená BT100

GAMACENTRUM 01

Tiskárna, která dle mne zasluhuje "Nobelovu cenu za design". Myslím to úplně VAŽNĚ!!!

V Gamě České Budějovice byli prostě vkusňáci a měli šťastnou ruku a hlavu i u jiných výrobků... nechci nikoho urazit ale srovnáme-li to s XY4131, nebo IQ151 je to síla (tvůrcům těchto strojů se chraň bůh nevysmívám) - vím jaká byla doba... a když Vám do práce kecal někdo "kompetentní", kdo si zrovna u toho vylepoval do průkazky stranické známky, nebylo to lehké. Ale jak je vidět - šlo to a Gama nebyla jediná - Aritma 0507 má také hodně povedený design - tomu udělám medajlonek jindy - mám totiž hodně "jetý" kousek tak ho nechci moc fotit... (zdá se, že budu mít brzy jeden velmi zachovalý v černé barvě tak se těšte...)

myslím, že kdybych si postavil gamu, černou aritmu a počítač Oric-1 dnes na stůl - kde kdo by si myslel, že jsem náhle zbohatl a nehledal by v tom techniku starou 18 (Gama) 20 (Aritma) 23!!! (Oric-1) let. Nadčasový monitorek bychom asi také našli... a už se jen kochejte (fotky jsem dělal tak aby ladnost tvarů vynikla na úkor foto kvality - i tak jsem se s tím dost natrápil...)

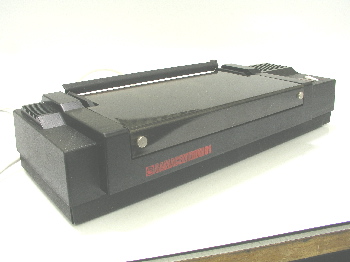

dvojjehla Gamacentrum 01

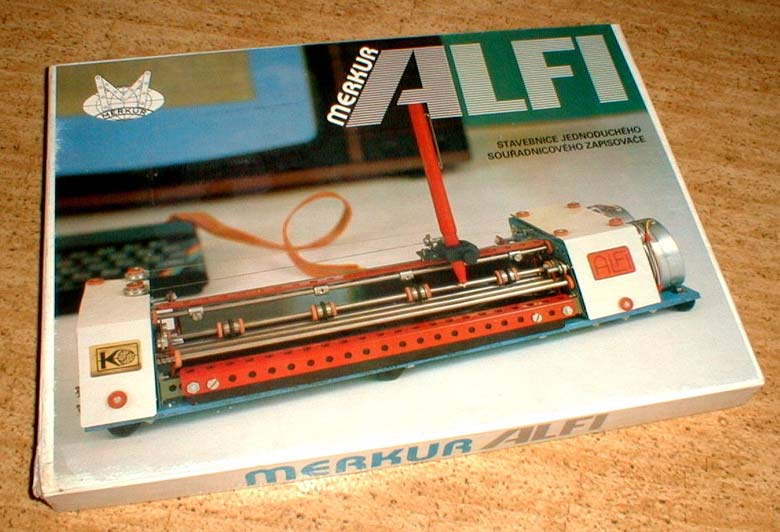

... A jako první plotřík - merkur ALFI - foto 1+2 moje další z webu výrobce...

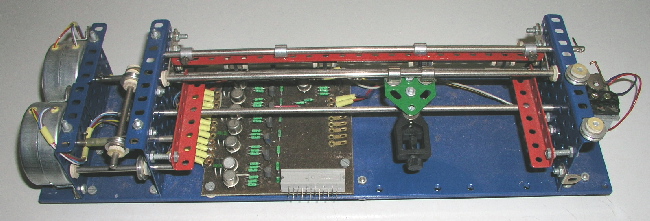

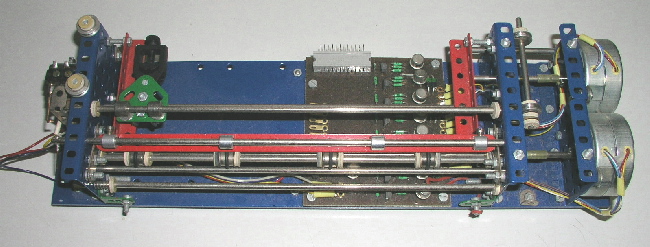

vnitřek	vnitřek zezadu	verze 1	vylepšená verze
krabice	krabice	stavebnice

plotry ZPA Čakovice byly profesionálně vyráběné Alfiny ve variantách pro Atari, Spectra, a také nezadržitelně nastupující PC s konverzí HPGL

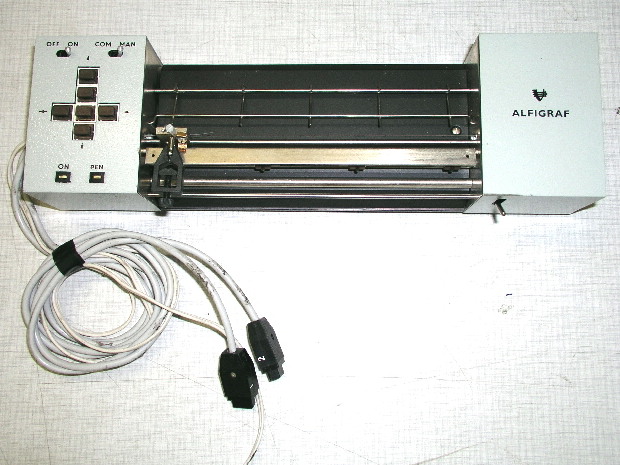

Algigraf 90 provedení Atari

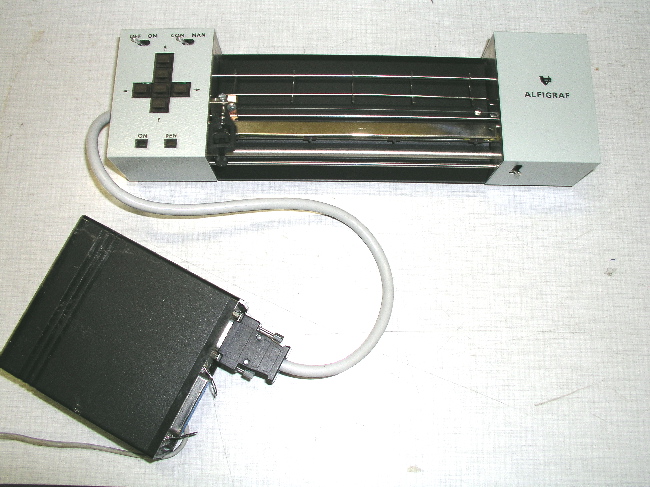

Algigraf 90 provedení PC se zdrojem

krabice a návody

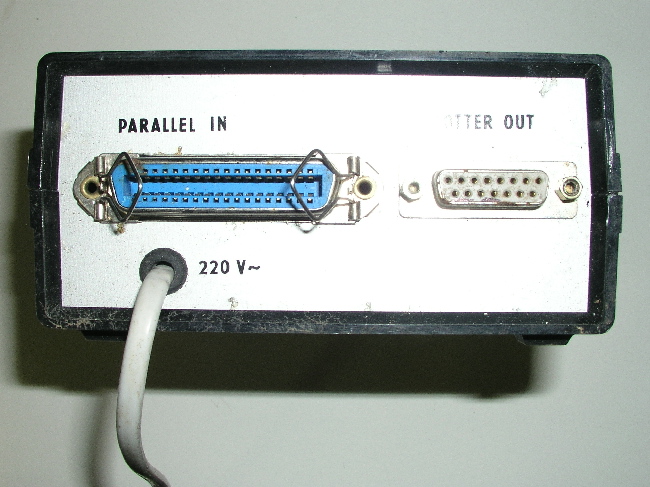

zdroj k PC verzi

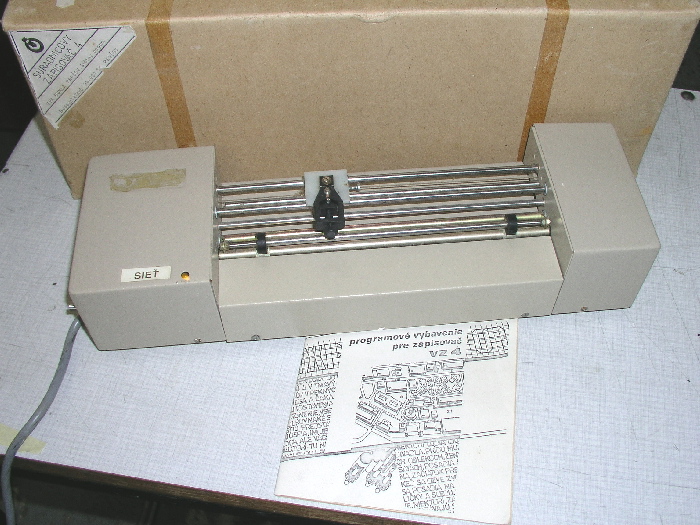

další klon merkuru ze ZPA (slovenský) Plotr VZ 4

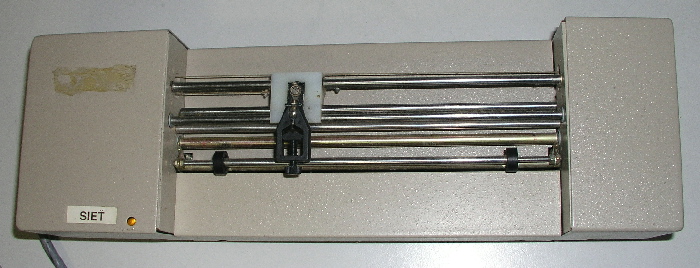

slovenský VZ4

VZ4 shora

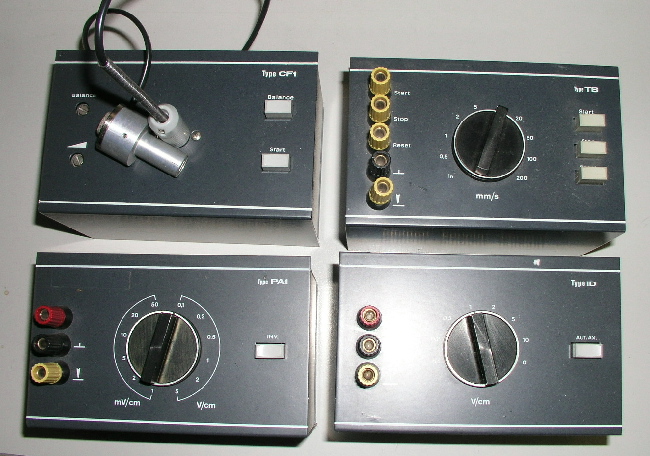

Laboratorní přístroje Praha - kresliče řady XY

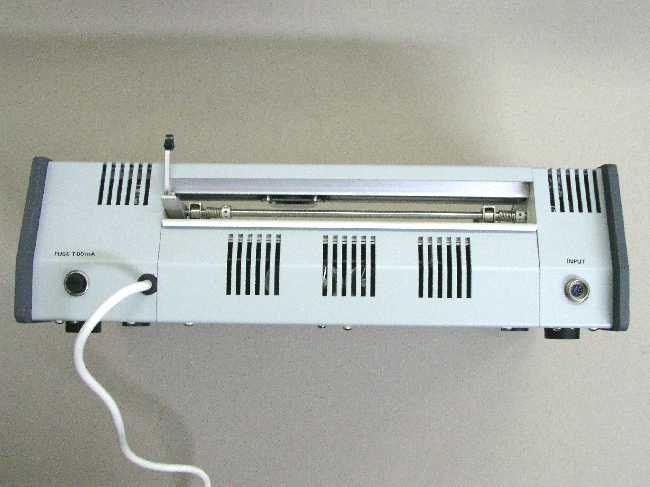

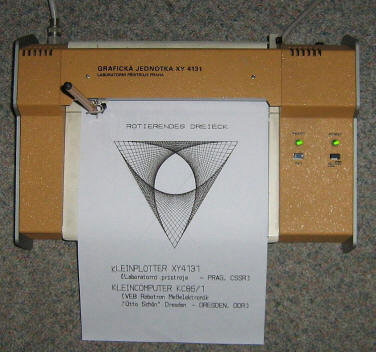

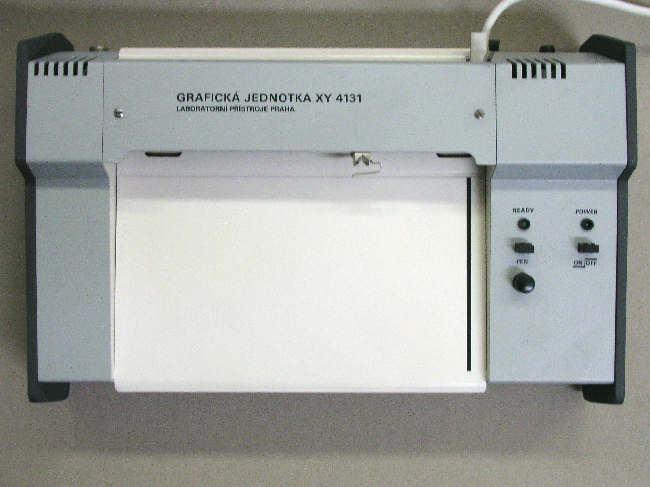

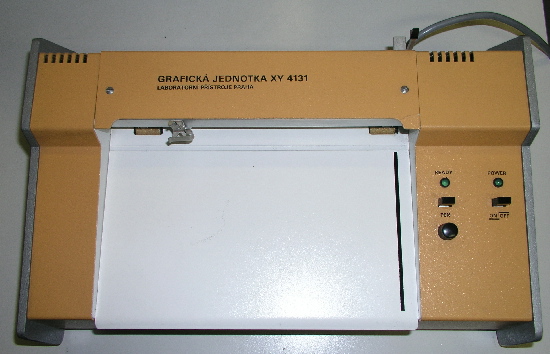

"XY 4131 verze "DDR""na štítku je 4130!!! výrobní č. 033 rok 85	XY 4131 výrobní č. 2688 rok 87 navíc ovládání pera	XY 4131 výrobní č. 2688 rok 87 navíc ovládání pera	XY 4131 výrobní č. 3919 rok 88 navíc ovládání pera

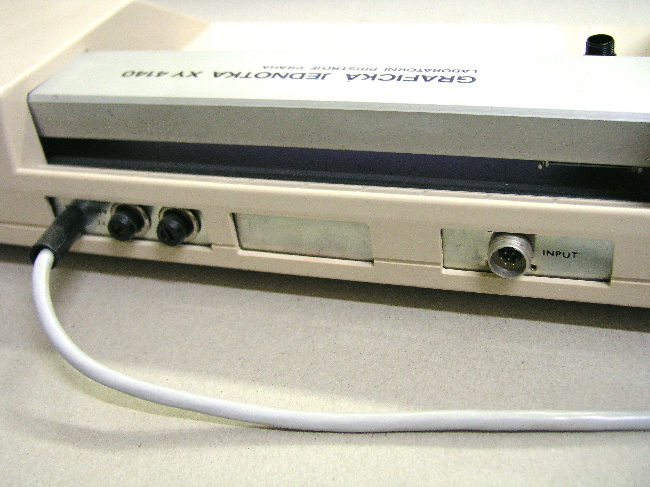

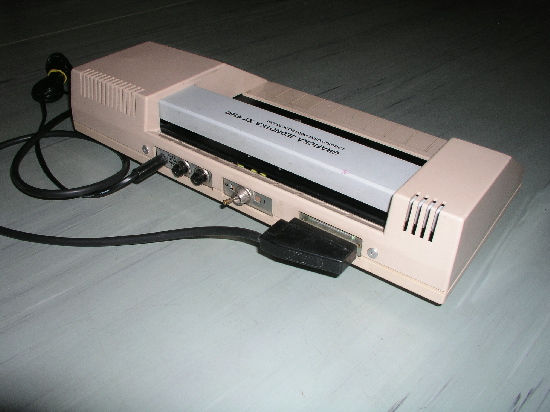

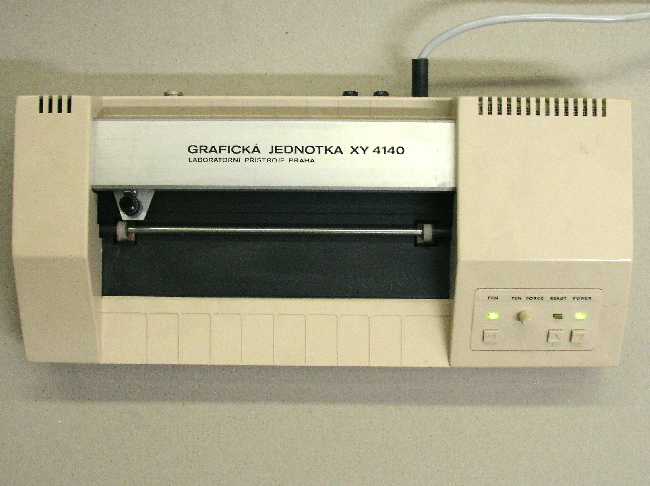

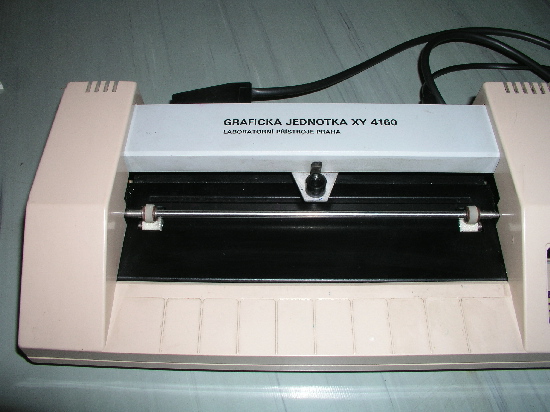

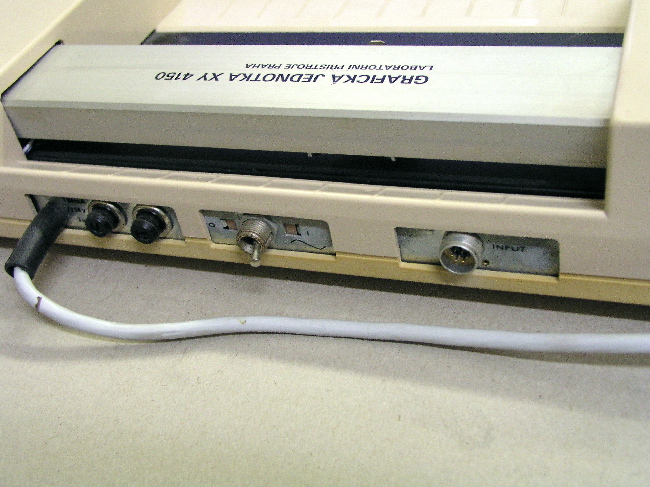

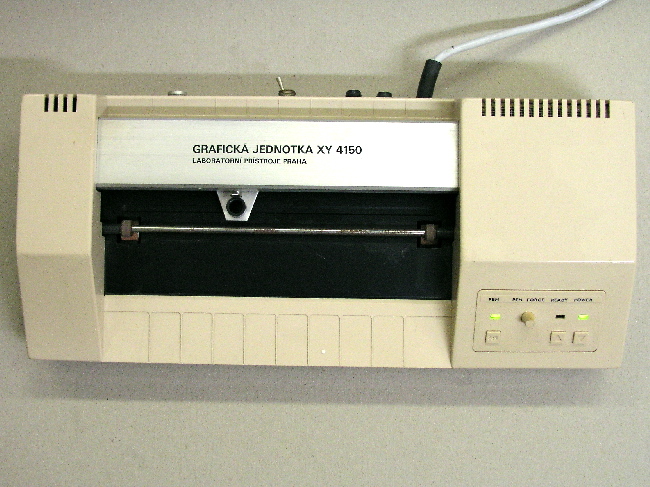

XY 4140 neměla síťový vypínač	XY 4150 rok výroby 1989	XY 4160 měl HPGL konverzi
XY 4140 neměla síťový vypínač	XY 4150 konektory nezměněny	XY 4160 cetronix konektor

Aritma Praha kresliče řady 05

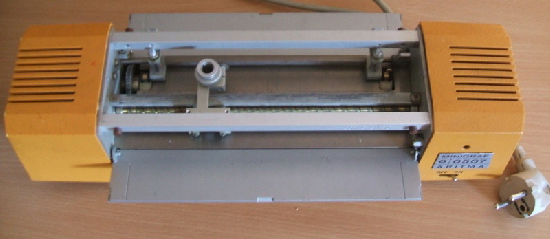

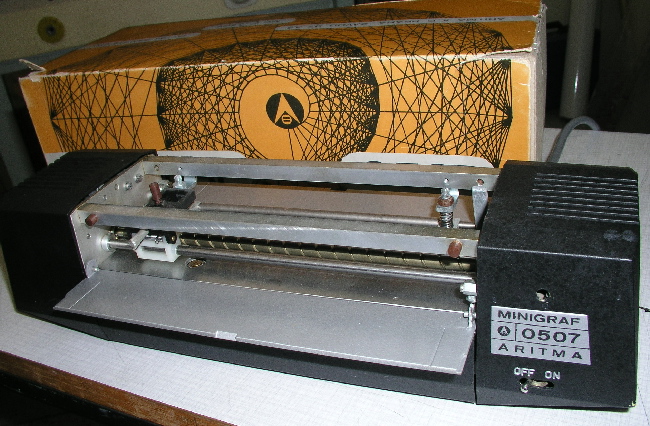

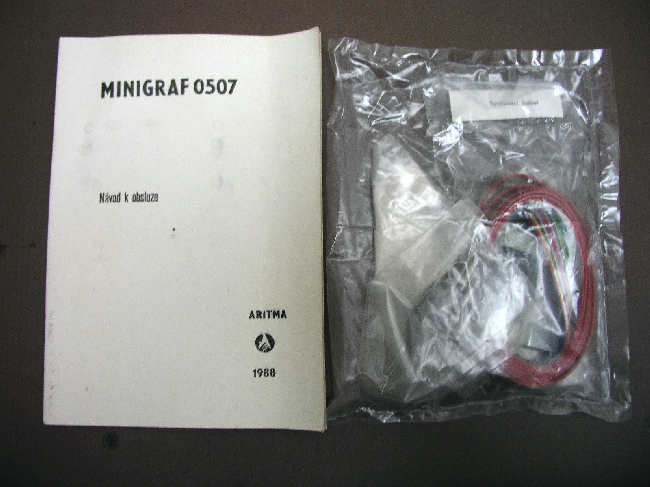

Aritma 0507 jednoperový plotřík starší verze	Aritma 0507 jednoperový plotřík novější verze	Aritma 0507 krabice	Aritma 0507návod

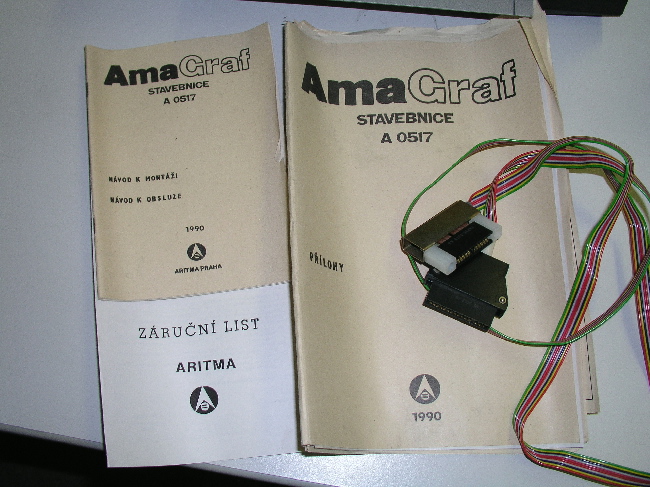

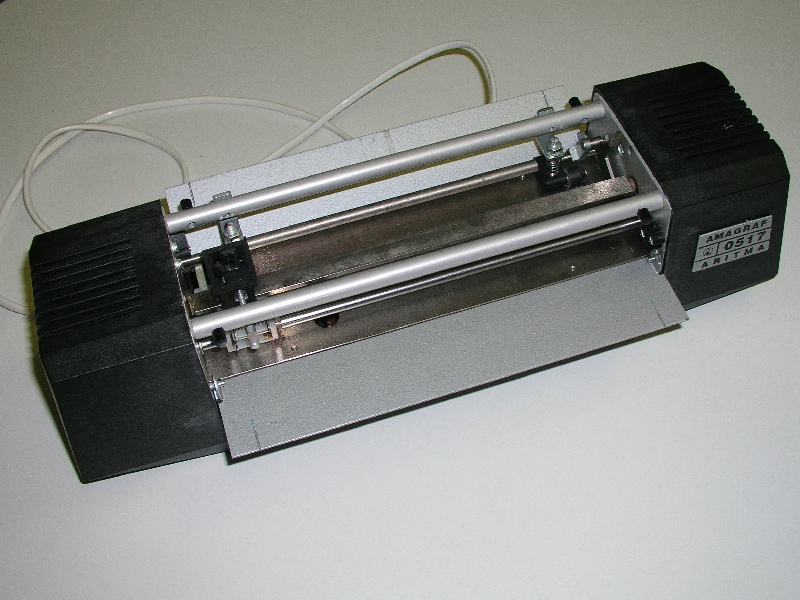

Aritma 0517 elegantní černá	Aritma 0517 návod ke stavbě

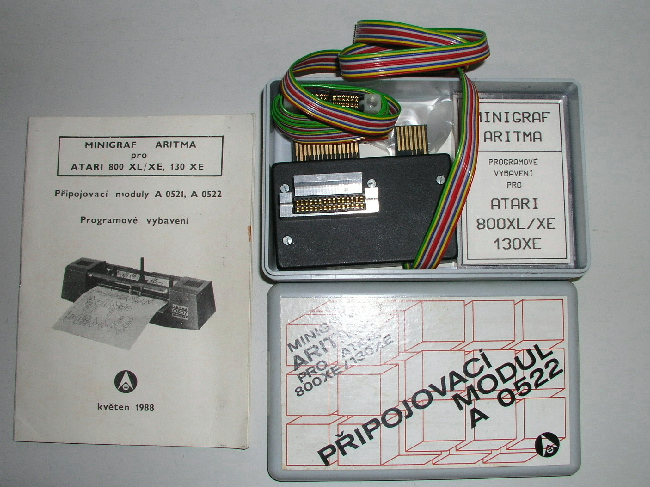

Aritma 0522 interface...

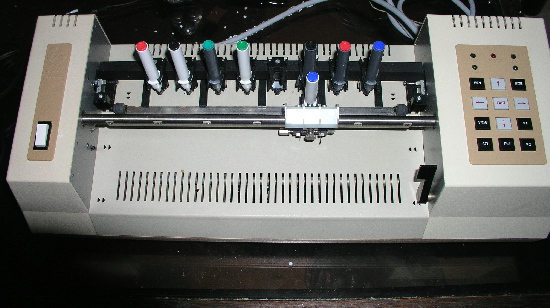

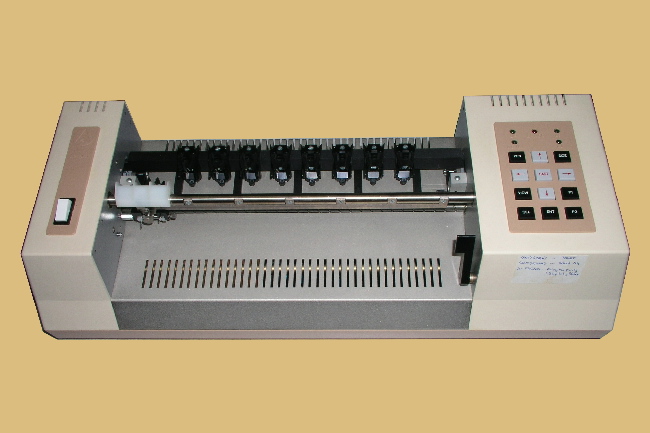

Aritma 0512 osmiperko...	Aritma 0512 krabice...	Aritma 0516 a 0512 se vzhledově nelišila
